ATi

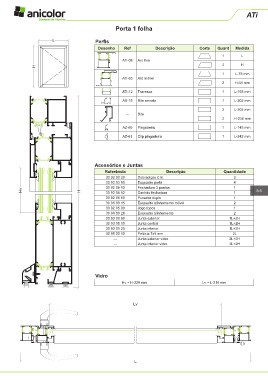

Porta 1 folha

L Perfis

Desenho Ref Descrição Corte Quant Medida
1 L
ATi-08 Aro fixo
2 H
H
1 L-78 mm
ATi-65 Aro móvel
2 H-44 mm

ATi-12 Travessa 1 L-193 mm
AX-15 Bite remate 1 L-202 mm

2 L-202 mm
--- Bite
2 H-246 mm

AZ-60 Pingadeira 1 L-145 mm
AZ-61 Clip pingadeira 1 L-242 mm

Acessórios e Juntas
Referência Descrição Quantidade
30 92 00 20 Dobradiças C.E. 3
30 92 03 90 Esquadro porta 4
30 92 05 10 Fechadura 3 pontos 1
Hv H 30 92 05 52 Canhão fechadura 1 55
30 92 05 60 Puxador duplo 1
30 96 00 15 Esquadro alinhamento móvel 2
30 92 05 00 Jogo topos 1
30 96 00 28 Esquadro alinhamento 2
30 93 00 90 Junta exterior 1L+2H
30 93 05 10 Junta central 1L+2H
30 93 01 20 Junta interior 1L+2H
30 95 00 10 Pelúcia 7x9 mm 2L
--- Junta exterior vidro 2L+2H
--- Junta interior vidro 2L+2H

Vidro
Hv = H-220 mm Lv = L-216 mm

Lv

L
