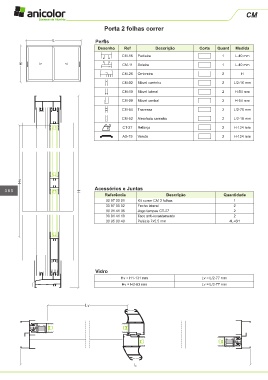

Page 486 - Anicolor

CM

Porta 2 folhas correr

L Perfis

Desenho Ref Descrição Corte Quant Medida
CM-15 Padieira 1 L-40 mm
H CM-11 Soleira 1 L-40 mm

CM-26 Ombreira 2 H
CM-02 Móvel carrinho 2 L/2-16 mm

CM-10 Móvel lateral 2 H-54 mm
CM-09 Móvel central 2 H-54 mm

CM-54 Travessa 2 L/2-70 mm
CM-52 Almofada carrinho 2 L/2-16 mm

CT-27 Reforço 2 H-124 mm
AX-19 Vareta 2 H-124 mm

Hv
Acessórios e Juntas
380 H
Referência Descrição Quantidade
30 97 00 01 Kit correr CM 2 folhas 1
30 97 00 02 Fecho lateral 2
30 91 41 35 Jogo tampas CT-27 2
30 91 41 10 Taco anti-levantamento 2
30 95 00 40 Pelúcia 7x5.5 mm 4L+6H

Vidro
Hv = H1-131 mm Lv = L/2-77 mm
Hv = H2-83 mm Lv = L/2-77 mm

Lv

ST ST C C a a

a a ST C ST C

L
