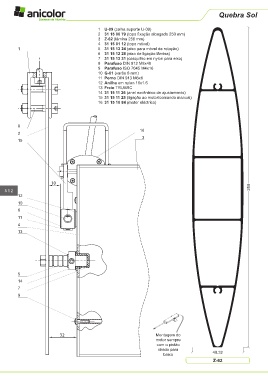

Quebra Sol


                                             1   U-09 (calha suporte U-09)
                                             2   31 15 00 79 (topo fixação alongado 250 mm)
                                             3   Z-62 (lâmina 250 mm)
                                             4   31 15 01 12 (topo móvel)
         1                                   5   31 15 12 24 (eixo para móvel de rotação)
                                             6   31 15 12 28 (eixo de ligação lâmina)
                                             7   31 15 12 31 (casquilho em nylon para eixo)
                                             8   Parafuso DIN 912 M8x40
                                             9   Parafuso ISO 7045 M4x16
                                             10  G-01 (varão 8 mm)
                                             11  Perno DIN 913 M6x6
                                             12  Anilha em nylon 16x1.6
                                             13  Freio TRUARC
                                             14  31 15 11 26 (anel excêntrico de ajustamento)
                                             15  31 15 11 25 (ligação ao motor/comando manual)
                                             16  31 15 10 84 (motor eléctrico)




         8
                                                               16
         2
                                                                3
         15










                        10
   512                                                                                                          250
         12
         10
         6

         11
         4
         13










         5
         14
         7
         9









                            32                                        Montagem do
                                                                      motor sempre
                                                                       com o pistão
                                                                       virado para
                                                                          baixo                40.32
