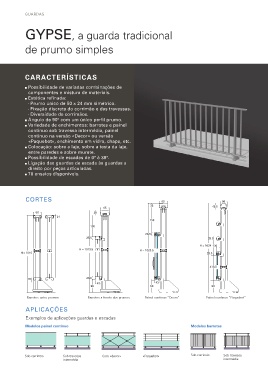

Page 110 - TECHNAL CATALOGO GENERAL (VERSION PT).indd

GUARDAS

GYPSE, a guarda tradicional

de prumo simples

CARACTERÍSTICAS

Possibilidade de variadas combinações de
componentes e mistura de materiais.
Estética refinada:
· Prumo único de 50 x 24 mm simétrico.
· Fixação discreta do corrimão e das travessas.
· Diversidade de corrimãos.
Ângulo de 90º com um único perfil prumo.
Variedade de enchimentos: barrotes e painel
continuo sob travessa intermédia, painel
continuo na versão «Decor» ou versão
«Paquebot», enchimento em vidro, chapa, etc.
Colocação: sobre a laje, sobre a testa da laje,
entre paredes e sobre murete.
Possibilidade de escadas de 0º à 38º.
Ligação das guardas de escada às guardas a
direito por peças articuladas.
70 ensaios disponíveis.

CORTES 65 50
35
65 45.5
60 60 35
21 21
150
150
26.5 26.5
25.5 29.5 29.5

H = 1034 130
H = 1034
H = 1013.5 H = 1023.5
H = 1013.5
H = 1023.5
H = 1010 26.5
H = 1010
26.5
419.5
19 19 26.5
43 43
90 90 90 90

Barrotes entre prumos Barrotes a frente dos prumos Paínel continuo “Decor” Paínel continuo “Paquebot”

APLICAÇÕES
Exemplos de aplicações guardas e escadas

Modelos paínel continuo Modelos barrotes

Sob corrimão Sob travessa Com «decor» «Paquebot» Sob corrimão Sob travessa
intermédia intermédia
