Kristal

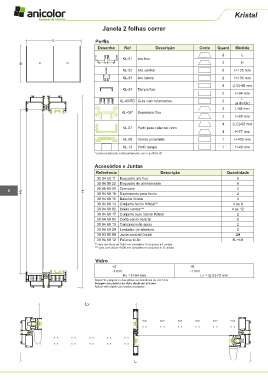

Janela 2 folhas correr

L Perfis
Desenho Ref Descrição Corte Quant Medida
2 L
KL-01 Aro fixo
H 2 H
KL-02 Aro central 2 H-105 mm
KL-03 Aro lateral 2 H-106 mm
4 (L/2)-60 mm
KL-04 Tampa fixa
2 H-94 mm
KL-05/RD Guia com rolamentos 2 L
(a dividir)
2 L-68 mm
KL-06* Separador fixo
2 H-68 mm
4 (L/2)-62 mm
KL-07 Perfil para colar no vidro
4 H-77 mm
KL-08 Vareta poliamida 1 H-400 mm
KL-13 Perfil tampa 1 H-49 mm
* preferencialmente cortar juntamente com o perfil KL-01

Acessórios e Juntas
Referência Descrição Quantidade
30 94 60 11 Esquadro aro fixo 8
30 96 00 22 Esquadro de alinhamento 8
30 94 60 0X Cremone 2
8 Hv H 30 94 60 16 Suplemento para fecho 2
30 94 60 15 Batente Kristal 4
30 94 60 14 Conjunto fecho Kristal** 4 ou 8
30 94 60 02 União vareta*** 4 ou 12
30 94 60 17 Conjunto topo lateral Kristal 2
30 94 60 03 Corta-vento central 2
30 94 60 13 Cantoneira de apoio 2
30 94 50 20 Limitador de abertura 2
30 93 05 00 Junta central Kristal 2H
30 94 60 12 Pelúcia tri-fin 8L+6H
** vãos até altura de 1600 mm considerar 4 conjuntos e 4 uniões
*** vãos com altura >1600 mm considerar 8 conjuntos e 12 uniões

Vidro
+0 +0
-1 mm -1 mm
Hv = H-84 mm Lv = (L/2)-70 mm
Altura Hv e largura Lv dos vidros com tolerância de +0/-1 mm
Selagem secundária do vidro duplo em silicone
Aplicar vidro duplo com bordos arestados

Lv

L
