Kristal

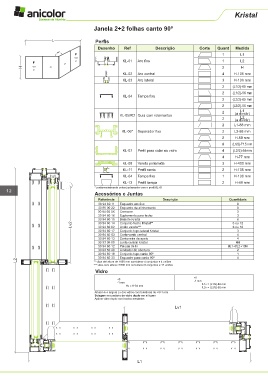

Janela 2+2 folhas canto 90º

L Perfis

Desenho Ref Descrição Corte Quant Medida
90°
F 1 L1
ou
F KL-01 Aro fixo 1 L2
H ou 2 H
KL-02 Aro central 4 H-105 mm
KL-03 Aro lateral 3 H-106 mm
2 (L1/2)-65 mm
2 (L1/2)-56 mm
KL-04 Tampa fixa
2 (L2/2)-65 mm
2 (L2/2)-56 mm
L1
2 (a dividir)
KL-05/RD Guia com rolamentos
L2
2 (a dividir)
2 L1-88 mm
KL-06* Separador fixo 2 L2-88 mm
2 H-68 mm
8 (L1/2)-71.5 mm
KL-07 Perfil para colar no vidro 4 (L2/2)-54mm
4 H-77 mm
KL-08 Vareta poliamida 3 H-400 mm
KL-11 Perfil canto 2 H-106 mm
KL-04 Tampa fixa 1 H-106 mm
KL-13 Perfil tampa 2 H-49 mm
* preferencialmente cortar juntamente com o perfil KL-01
12
Acessórios e Juntas
Referência Descrição Quantidade
30 94 60 11 Esquadro aro fixo 8
30 96 00 22 Esquadro de alinhamento 8
30 94 60 0X Cremone 3
30 94 60 16 Suplemento para fecho 3
30 94 60 15 Batente Kristal 6
Lv2 30 94 60 14 Conjunto fecho Kristal** 6 ou 12
6 ou 18
União vareta***
30 94 60 02
30 94 60 17 Conjunto topo lateral Kristal 3
30 94 60 03 Corta-vento central 4
30 94 60 13 Cantoneira de apoio 4
30 93 05 00 Junta central Kristal 4H
30 94 60 12 Pelúcia tri-fin 8L1+8L2+10H
30 94 50 20 Limitador de abertura 2
30 94 60 18 Conjunto topo canto 90º 1
30 94 60 33 Esquadro para canto 90º 4
L2 ** vãos até altura de 1600 mm considerar 4 conjuntos e 4 uniões
*** vãos com altura >1600 mm considerar 8 conjuntos e 12 uniões
Vidro
+0
+0 -1 mm
-1 mm
Hv = H-84 mm L1v = (L1/2)-80 mm
L2v = (L2/2)-62 mm
Altura Hv e largura Lv dos vidros com tolerância de +0/-1 mm
Selagem secundária do vidro duplo em silicone
Aplicar vidro duplo com bordos arestados
Lv1

L1
