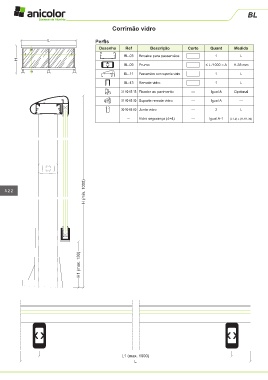

Page 436 - Anicolor

BL

Corrimão vidro

L Perfis

Desenho Ref Descrição Corte Quant Medida
B
A A
BL-03 Encaixe para passamãos 1 L
H
BL-09 Prumo ≤ L /1000 = A H-38 mm
B
BL-11 Passamãos com suporte vidro 1 L
BL-13 Remate vidro 1 L

31 90 85 15 Fixador ao pavimento --- Igual A Opcional
31 90 85 30 Suporte remate vidro --- Igual A ---

30 90 85 60 Junta vidro --- 2 L
--- Vidro segurança (4+4) --- Igual A-1 (L1-2) x (H-H1-30)

H (min. 1000)
522

H1 (max. 130)

L1 (max. 1000)
L
