BL

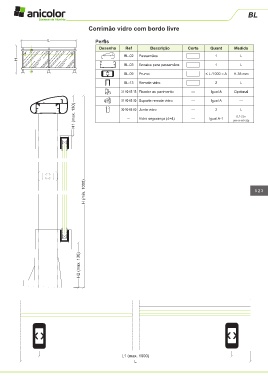

Corrimão vidro com bordo livre

L Perfis

Desenho Ref Descrição Corte Quant Medida
B
A A
BL-02 Passamãos 1 L
H
BL-03 Encaixe para passamãos 1 L
B
BL-09 Prumo ≤ L /1000 = A H-38 mm
BL-13 Remate vidro 2 L

31 90 85 15 Fixador ao pavimento --- Igual A Opcional
31 90 85 30 Suporte remate vidro --- Igual A ---
H1 (max. 130) 30 90 85 60 Junta vidro --- Igual A-1 (H-H1-H2-30)
L
2
(L1-2) x
---
Vidro segurança (4+4)
---

H (min. 1000) 523

H2 (max. 130)

L1 (max. 1000)
L
