BL

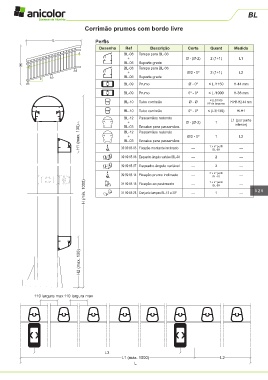

Corrimão prumos com bordo livre

L Perfis

Desenho Ref Descrição Corte Quant Medida
A BL-08 Tampa para BL-06
+ Ø - (Ø-2) 2 (1+1) L1
BL-06 Suporte grade
H A
BL-08 Tampa para BL-06
+ Ø/2 - 0º 2 (1+1) L2
BL-06 Suporte grade
Ø
BL-09 Prumo Ø - 0º ≤ L /1150 H-44 mm
BL-09 Prumo 0º - 0º ≤ L /1000 H-38 mm
≤ (L3/150)
BL-10 Tubo corrimão Ø - Ø Nº de larguras H-H1-H2-44 mm
BL-10 Tubo corrimão 0º - 0º ≤ (L3/130) H-H1
BL-12 Passamãos redondo L1 (por parte
+ Encaixe para passamãos Ø - (Ø-2) 1 inferior)
BL-03
H1 (max. 130) BL-12 Passamãos redondo Ø/2 - 0º 1 x nº perfil L2
+
1
BL-03
Encaixe para passamãos
---
30 90 85 05 Fixação montante inclinado
2
---
30 90 85 06 Esquadro ângulo variável BL-03 --- BL-09 ---
30 90 85 07 Esquadro ângulo variável --- 2 ---
30 90 85 14 Fixação prumo inclinado --- 2 x nº perfil ---
BL-10
H (min. 1000) 31 90 85 15 Fixação ao pavimento --- BL-09 --- 525
1 x nº perfil
---
1
31 90 85 28 Conjunto tampas BL-12 a 30º
---

H2 (max. 130)

110 largura max 110 largura max

L3
L1 (max. 1000) L2
L
