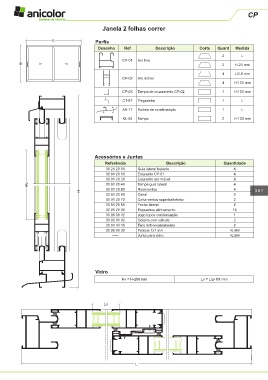

Janela 2 folhas correr

L Perfis

Desenho Ref Descrição Corte Quant Medida
2 L
CP-01 Aro fixo
H 2 H-24 mm

4 L/2-6 mm
CP-02 Aro móvel
4 H-103 mm

CP-03 Tampa de cruzamento CP-02 1 H-103 mm
CT-07 Pingadeira 1 L

AX-17 Soleira de condensação 1 L
KL-04 Tampa 2 H-103 mm

Acessórios e Juntas
Referência Descrição Quantidade
30 21 20 04 Guia lateral batente 4
30 91 20 10 Esquadro CP-01 4
30 91 20 20 Esquadro aro móvel 8
Hv 30 91 20 40 Tampa guia lateral 4
30 91 20 50 Rolamentos 4 387
H
30 91 20 60 Canal 2
30 91 20 70 Corta ventos superior/inferior 2
30 91 20 80 Fecho lateral 2
30 91 21 00 Esquadros alinhamento 16
30 96 00 12 Jogo topos condensação 1
30 92 01 02 Goteira com válvula 2
30 91 41 10 Taco anti-levantamento 2
30 95 00 30 Pelúcia 7x7 mm 4L/6H
----- Junta para vidro 4L/8H

Vidro

Hv = H-208 mm Lv = L/2-111 mm
