CP

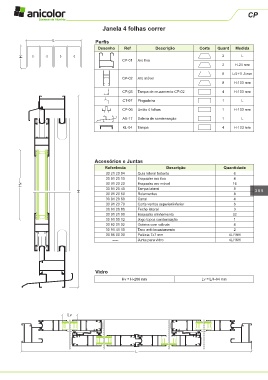

Janela 4 folhas correr

L Perfis

Desenho Ref Descrição Corte Quant Medida
2 L
H
CP-01 Aro fixo
2 H-24 mm
8 L/4+11.5 mm
CP-02 Aro móvel
8 H-103 mm

CP-03 Tampa de cruzamento CP-02 4 H-103 mm
CT-07 Pingadeira 1 L

CP-06 União 4 folhas 1 H-103 mm
AX-17 Soleira de condensação 1 L

KL-04 Tampa 4 H-103 mm

Acessórios e Juntas
Referência Descrição Quantidade
30 21 20 04 Guia lateral batente 6
30 91 20 10 Esquadro aro fixo 4
Hv 30 91 20 20 Esquadro aro móvel 16
30 91 20 40 Tampa lateral 8
H 30 91 20 50 Rolamentos 8 389
30 91 20 60 Canal 4
30 91 20 70 Corta ventos superior/inferior 6
30 91 20 80 Fecho lateral 3
30 91 21 00 Esquadro alinhamento 32
30 91 00 12 Jogo topos condensação 1
30 92 01 02 Goteira com válvula 4
30 91 41 10 Taco anti-levantamento 2
30 95 00 30 Pelúcia 7x7 mm 4L/10H
----- Junta para vidro 4L/16H

Vidro

Hv = H-208 mm Lv = L/4-94 mm

Lv

L
