CP

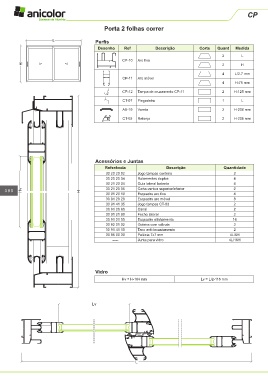

Porta 2 folhas correr

L Perfis

Desenho Ref Descrição Corte Quant Medida
2 L
CP-10 Aro fixo
H 2 H

4 L/2-7 mm
CP-11 Aro móvel
4 H-75 mm

CP-12 Tampa de cruzamento CP-11 2 H-125 mm
CT-07 Pingadeira 1 L

AX-19 Vareta 2 H-206 mm
CT-03 Reforço 2 H-206 mm

Acessórios e Juntas
Referência Descrição Quantidade
30 20 20 02 Jogo tampas centrais 2
30 20 20 04 Rolamentos duplos 4
30 21 20 04 Guia lateral batente 4
390 Hv H 30 21 20 05 Corta-ventos superior/inferior 2
4
30 91 20 10
Esquadro aro fixo
30 91 20 20 Esquadro aro móvel 8
30 91 41 35 Jogo tampas CT-03 2
30 91 20 60 Canal 2
30 91 21 80 Fecho lateral 2
30 91 21 00 Esquadro alinhamento 16
30 92 01 02 Goteira com válvula 2
30 91 41 10 Taco anti-levantamento 2
30 95 00 30 Pelúcia 7x7 mm 4L/6H
----- Junta para vidro 4L/16H

Vidro

Hv = H-184 mm Lv = L/2-116 mm

Lv

L
