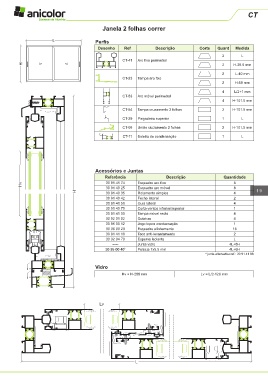

Janela 2 folhas correr

L Perfis

Desenho Ref Descrição Corte Quant Medida
2 L
CT-41 Aro fixo perimetral
H 2 H-28.5 mm

2 L-40 mm
CT-23 Tampa aro fixo
2 H-68 mm

4 L/2+1 mm
CT-53 Aro móvel perimetral
4 H-101.5 mm

CT-54 Tampa cruzamento 2 folhas 2 H-101.5 mm
CT-29 Pingadeira superior 1 L

CT-08 União cruzamento 2 folhas 2 H-101.5 mm
CT-11 Soleira de condensação 1 L

Acessórios e Juntas
Referência Descrição Quantidade
Hv 30 91 41 74 Esquadro aro fixo 8
30 91 40 25 Esquadro aro móvel 8
H 30 91 40 35 Rolamento simples 4 19
30 91 40 42 Fecho lateral 2
30 91 40 50 Guia lateral 4
30 91 40 70 Corta-ventos inferior/superior 1
30 91 41 00 Tampa móvel recta 4
30 92 01 02 Goteiras 4
30 96 00 12 Jogo topos condensação 1
30 96 00 23 Esquadro alinhamento 16
30 91 41 10 Taco anti-levantamento 2
30 92 04 70 Espuma isolante L
----- Junta vidro 4L+8H
30 95 00 40 * Pelúcia 7x5.5 mm 4L+6H
* junta alternativa ref.: 30 91 41 88

Vidro
Hv = H-200 mm Lv = L/2-126 mm

Lv

L
