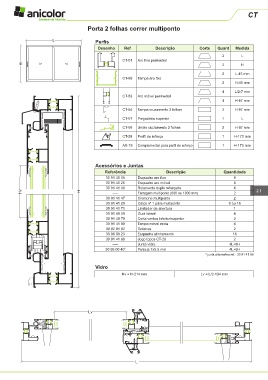

Porta 2 folhas correr multiponto

L Perfis

Desenho Ref Descrição Corte Quant Medida
2 L
CT-01 Aro fixo perimetral
H 2 H

2 L-45 mm
CT-09 Tampa aro fixo
2 H-45 mm

4 L/2-7 mm
CT-53 Aro móvel perimetral
4 H-87 mm

CT-54 Tampa cruzamento 2 folhas 2 H-87 mm
CT-07 Pingadeira superior 1 L

CT-08 União cruzamento 2 folhas 2 H-87 mm
CT-28 Perfil de reforço 1 H-170 mm

AX-19 Complementar para perfil de reforço 1 H-170 mm

Acessórios e Juntas
Referência Descrição Quantidade
30 91 40 15 Esquadro aro fixo 8
30 91 40 25 Esquadro aro móvel 8
30 91 41 49 Rolamento duplo reforçado 4
Hv H ----- Ferragem multiponto (600 ou 1800 mm) 2 21
30 91 41 47 Cremone multiponto 2
30 91 41 20 Calço nº 1 para multiponto 8 ou 16
30 91 41 71 Limitador de abertura 1
30 91 40 50 Guia lateral 4
30 91 40 70 Corta ventos inferior/superior 2
30 91 41 00 Tampa móvel recta 4
30 92 01 02 Goteiras 2
30 96 00 23 Esquadro alinhamento 16
30 91 41 66 Jogo topos CT-28 2
----- Junta vidro 4L+8H
30 95 00 40 * Pelúcia 7x5.5 mm 4L+6H
* junta alternativa ref.: 30 91 41 88

Vidro
Hv = H-214 mm Lv = L/2-134 mm

Lv
