CT

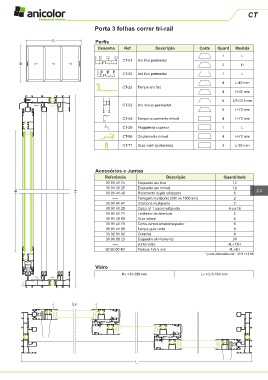

Porta 3 folhas correr tri-rail

L Perfis

Desenho Ref Descrição Corte Quant Medida
1 L
CT-51 Aro fixo perimetral
H 2 H

CT-52 Aro fixo perimetral 1 L
4 L-40 mm
CT-23 Tampa aro fixo
4 H-40 mm
6 L/3+22.5 mm
CT-53 Aro móvel perimetral
6 H-73 mm
CT-54 Tampa cruzamento móvel 4 H-73 mm

CT-29 Pingadeira superior 1 L
CT-08 Cruzamento móvel 4 H-73 mm

CT-71 Guia carril (poliamida) 3 L-93 mm

Acessórios e Juntas
Referência Descrição Quantidade
30 91 41 74 Esquadro aro fixo 12
30 91 40 25 Esquadro aro móvel 12
Hv H 30 91 41 49 Rolamento duplo reforçado 6 23
----- Ferragem multiponto (600 ou 1800 mm) 2
30 91 41 47 Cremone multiponto 2
30 91 41 20 Calço nº 1 para multiponto 8 ou 16
30 91 41 71 Limitador de abertura 2
30 91 40 50 Guia lateral 4
30 91 41 70 Corta-ventos inferior/superior 6
30 91 41 00 Tampa guia recta 8
30 92 01 02 Goteiras 4
30 96 00 23 Esquadro alinhamento 24
----- Junta vidro 4L+12H
30 95 00 40 * Pelúcia 7x5.5 mm 4L+8H
* junta alternativa ref.: 30 91 41 88

Vidro
Hv = H-200 mm Lv = L/3-104 mm

Lv

L
