CT

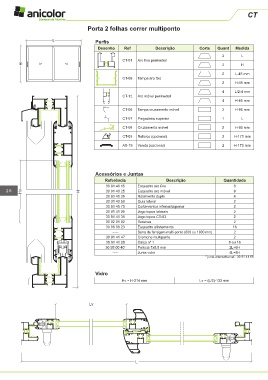

Porta 2 folhas correr multiponto

L Perfis

Desenho Ref Descrição Corte Quant Medida
2 L
CT-01 Aro fixo perimetral
H 2 H

2 L-45 mm
CT-09 Tampa aro fixo
2 H-45 mm

4 L/2-4 mm
CT-12 Aro móvel perimetral
4 H-85 mm

CT-06 Tampa cruzamento móvel 2 H-85 mm
CT-07 Pingadeira superior 1 L

CT-08 Cruzamento móvel 2 H-85 mm
CT-03 Reforço (opcional) 2 H-170 mm

AX-19 Vareta (opcional) 2 H-170 mm

Acessórios e Juntas
Referência Descrição Quantidade
30 91 40 15 Esquadro aro fixo 8
26 Hv H 30 91 40 25 Esquadro aro móvel 8
30 91 40 36 Rolamento duplo 4
30 91 40 50 Guia lateral 2
30 91 40 70 Corta-ventos inferior/superior 2
30 91 41 05 Jogo topos laterais 2
30 91 41 35 Jogo topos CT-03 2
30 92 01 02 Goteiras 2
30 96 00 23 Esquadro alinhamento 16
----- Barra de ferragem multi-ponto (600 ou 1800 mm) 2
30 91 41 47 Cremone multiponto 2
30 91 41 20 Calço nº 1 8 ou 16
30 95 00 40 * Pelúcia 7x5.5 mm 2L+6H
----- Junta vidro 4L+8H
* junta alternativa ref.: 30 91 41 88

Vidro
Hv = H-214 mm Lv = (L/2)-133 mm

Lv

L
