CT

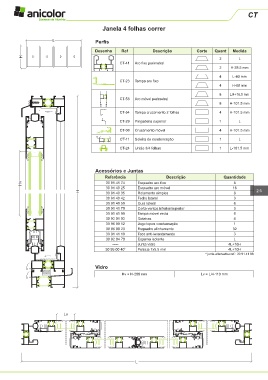

Janela 4 folhas correr

L Perfis

Desenho Ref Descrição Corte Quant Medida
H 2 L
CT-41 Aro fixo perimetral
2 H-28.5 mm
4 L-40 mm
CT-23 Tampa aro fixo
4 H-68 mm

8 L/4+16.5 mm
CT-53 Aro móvel perimetral
8 H-101.5 mm
CT-54 Tampa cruzamento 2 folhas 4 H-101.5 mm

CT-29 Pingadeira superior 1 L
CT-08 Cruzamento móvel 4 H-101.5 mm

CT-11 Soleira de condensação 1 L
CT-24 União 3/4 folhas 1 L-101.5 mm

Acessórios e Juntas
Referência Descrição Quantidade
Hv 30 91 41 74 Esquadro aro fixo 8
30 91 40 25 Esquadro aro móvel 16
H 30 91 40 35 Rolamento simples 8 25
30 91 40 42 Fecho lateral 3
30 91 40 50 Guia lateral 6
30 91 41 70 Corta-ventos inferior/superior 3
30 91 41 00 Tampa móvel recta 8
30 92 01 02 Goteiras 4
30 96 00 12 Jogo topos condensação 1
30 96 00 23 Esquadro alinhamento 32
30 91 41 10 Taco anti-levantamento 3
30 92 04 70 Espuma isolante L
----- Junta vidro 4L+16H
30 95 00 40 * Pelúcia 7x5.5 mm 4L+10H
* junta alternativa ref.: 30 91 41 88

Vidro
Hv = H-200 mm Lv = L/4-110 mm

Lv

L
