CTe

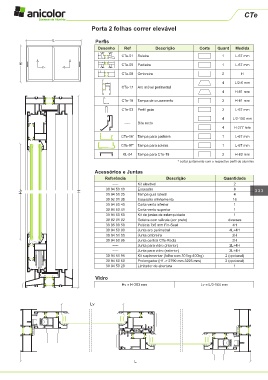

Porta 2 folhas correr elevável

L Perfis

Desenho Ref Descrição Corte Quant Medida
CTe-01 Soleira 1 L-67 mm
H CTe-05 Padieira 1 L-67 mm

CTe-08 Ombreira 2 H
4 L/2-6 mm
CTe-17 Aro móvel perimetral
4 H-81 mm
CTe-18 Tampa de cruzamento 2 H-81 mm

CTe-03 Perfil guia 2 L-67 mm
4 L/2-150 mm
----- Bite recto
4 H-277 mm
CTe-16 * Tampa para padieira 1 L-67 mm

CTe-07 * Tampa para soleira 1 L-67 mm
KL-04 Tampa para CTe-18 2 H-83 mm
* cortar juntamente com o respectivo perfil de alumínio

Acessórios e Juntas
Referência Descrição Quantidade
----- Kit elevável 2
30 94 50 10 Esquadro 8 333
Hv H 30 94 50 35 Tampa guia lateral 4
30 92 01 35 Esquadro alinhamento 16
30 94 50 40 Corta vento inferior 1
30 94 50 41 Corta vento superior 1
30 94 50 60 Kit de juntas de estanquidade 1
30 92 01 02 Goteira com válvula (cor preto) diversas
30 95 00 50 Pelúcia 7x6 mm Fin-Seal 4H
30 94 50 90 Junta aro perimetral 4L+4H
30 94 51 00 Junta ombreira 2H
30 94 50 95 Junta central CTe-Recta 2H
----- Junta para vidro (interior) 2L+4H
----- Junta para vidro (exterior) 2L+4H
30 94 51 95 Kit suplementar (folha com 301kg-400kg) 2 (opcional)
30 94 50 50 Prolongador (Hf -> 2790 mm-3225 mm) 2 (opcional)
30 94 50 20 Limitador de abertura 1

Vidro
Hv = H-253 mm Lv = L/2-164 mm

Lv

L
