CTe

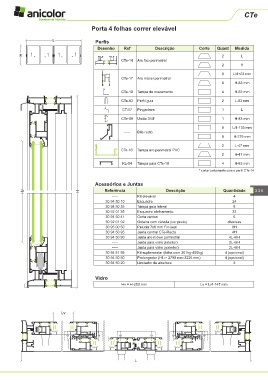

Porta 4 folhas correr elevável

L Perfis

Desenho Ref Descrição Corte Quant Medida
H 2 L
CTe-14 Aro fixo perimetral
2 H

8 L/4+23 mm
CTe-17 Aro móvel perimetral
8 H-83 mm

CTe-18 Tampa de cruzamento 4 H-83 mm
CTe-03 Perfil guia 2 L-83 mm

CT-07 Pingadeira 1 L
CTe-09 União 3/4F 1 H-83 mm

8 L/4-133 mm
----- Bite recto
8 H-279 mm

2 L-47 mm
CTe-16 * Tampa aro perimetral PVC
2 H-47 mm

KL-04 Tampa para CTe-18 4 H-83 mm
* cortar juntamente com o perfil CTe-14

Acessórios e Juntas
Hv H Referência Descrição Quantidade 335
----- Kit elevável 4
30 94 50 10 Esquadro 24
30 94 50 35 Tampa guia lateral 8
30 92 01 35 Esquadro alinhamento 32
30 94 50 41 Corta ventos 6
30 92 01 02 Goteira com válvula (cor preto) diversas
30 95 00 50 Pelúcia 7x6 mm Fin-seal 8H
30 94 50 95 Junta central CTe-Recta 4H
30 94 50 90 Junta aro móvel perimetral 4L+6H
----- Junta para vidro (interior) 2L+8H
----- Junta para vidro (exterior) 2L+8H
30 94 51 95 Kit suplementar (folha com 301kg-400kg) 4 (opcional)
30 94 50 50 Prolongador (Hf -> 2790 mm-3225 mm) 4 (opcional)
30 94 50 20 Limitador de abertura 2

Vidro
Hv = H-253 mm Lv = L/4-147 mm

Lv

L
