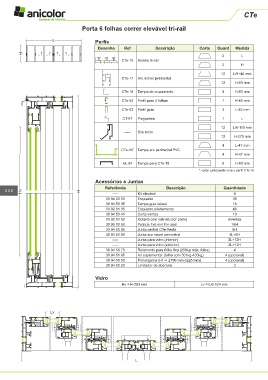

Porta 6 folhas correr elevável tri-rail

L Perfis

Desenho Ref Descrição Corte Quant Medida
H 2 L
CTe-15 Soleira tri-rail
2 H

12 L/6+46 mm
CTe-17 Aro móvel perimetral
12 H-83 mm

CTe-18 Tampa de cruzamento 8 H-83 mm
CTe-09 Perfil para 4 folhas 1 H-83 mm

CTe-03 Perfil guia 3 L-83 mm
CT-07 Pingadeira 1 L

12 L/6-110 mm
----- Bite recto
12 H-279 mm

4 L-47 mm
CTe-16 * Tampa aro perimetral PVC
4 H-47 mm

KL-04 Tampa para CTe-18 8 H-83 mm
* cortar juntamente com o perfil CTe-15
Acessórios e Juntas
Referência Descrição Quantidade
336 Hv H ----- Kit elevável 4
30 94 50 10 Esquadro 36
30 94 50 35 Tampa guia lateral 16
30 92 01 35 Esquadro alinhamento 48
30 94 50 41 Corta ventos 10
30 92 01 02 Goteira com válvula (cor preto) diversas
30 95 00 50 Pelúcia 7x6 mm Fin-seal 16H
30 94 50 95 Junta central CTe-Recta 8H
30 94 50 90 Junta aro móvel perimetral 4L+6H
----- Junta para vidro (interior) 2L+12H
----- Junta para vidro (exterior) 2L+12H
30 94 50 70 Rolamento para folha fixa (250kg máx. folha) 4
30 94 51 95 Kit suplementar (folha com 301kg-400kg) 4 (opcional)
30 94 50 50 Prolongador (Hf -> 2790 mm-3225 mm) 4 (opcional)
30 94 50 20 Limitador de abertura 2

Vidro
Hv = H-253 mm Lv = L/6-124 mm

Lv

L
