AXi

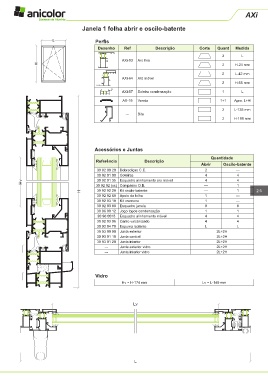

Janela 1 folha abrir e oscilo-batente

L Perfis

Desenho Ref Descrição Corte Quant Medida
2 L
AXi-03 Aro fixo
H 2 H-24 mm

2 L-42 mm
AXi-64 Aro móvel
2 H-66 mm

AXi-57 Soleira condensação 1 L
AX-19 Vareta 1+1 Apro. L+H

2 L-135 mm
--- Bite
2 H-199 mm

Acessórios e Juntas

Quantidade
Referência Descrição
Abrir Oscilo-batente
30 92 00 20 Dobradiças C.E. 2 ---
30 92 01 00 Goteiras 4 4
Hv 30 92 01 35 Esquadro alinhamento aro móvel 4 4
30 92 02 (xx) Compasso O.B. --- 1
H 30 92 02 20 Kit oscilo-batente --- 1 25
30 92 02 60 Apoio da folha 1 ---
30 92 03 10 Kit cremone 1 ---
30 92 03 80 Esquadro janela 8 8
30 96 00 12 Jogo topos condensação 1 1
30 96 0015 Esquadro alinhamento móvel 4 4
30 92 03 96 Canto vulcanizado 4 4
30 92 04 70 Espuma isolante L L
30 93 00 90 Junta exterior 2L+2H
30 93 01 10 Junta central 2L+2H
30 93 01 20 Junta interior 2L+2H
--- Junta exterior vidro 2L+2H
--- Junta interior vidro 2L+2H

Vidro
Hv = H-174 mm Lv = L-149 mm

Lv

L
