AXi

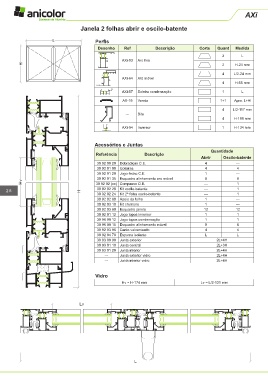

Janela 2 folhas abrir e oscilo-batente

L Perfis

Desenho Ref Descrição Corte Quant Medida
2 L
AXi-03 Aro fixo
H 2 H-24 mm

4 L/2-24 mm
AXi-64 Aro móvel
4 H-66 mm

AXi-57 Soleira condensação 1 L
AX-19 Vareta 1+1 Apro. L+H

4 L/2-117 mm
--- Bite
4 H-199 mm

AXi-04 Inversor 1 H-134 mm

Acessórios e Juntas
Quantidade
Referência Descrição
Abrir Oscilo-batente
30 92 00 20 Dobradiças C.E. 4 ---
30 92 01 00 Goteiras 4 4
30 92 01 20 Jogo fecho C.E. 1 ---
30 92 01 35 Esquadro alinhamento aro móvel 8 8
Hv 30 92 02 (xx) Compasso O.B. --- 1
26 30 92 02 20 Kit oscilo-batente --- 1
H
30 92 02 24 Kit 2ª folha oscilo-batente --- 1
30 92 02 60 Apoio da folha 1 ---
30 92 03 10 Kit cremone 1 ---
30 92 03 80 Esquadro janela 12 12
30 92 01 12 Jogo topos inversor 1 1
30 96 00 12 Jogo topos condensação 1 1
30 96 00 15 Esquadro alinhamento móvel 8 8
30 92 03 96 Canto vulcanizado 4 4
30 92 04 70 Espuma isolante L L
30 93 00 90 Junta exterior 2L+4H
30 93 01 10 Junta central 2L+3H
30 93 01 20 Junta interior 2L+4H
--- Junta exterior vidro 2L+4H
--- Junta interior vidro 2L+4H

Vidro
Hv = H-174 mm Lv = L/2-131 mm

Lv

L
