AXi

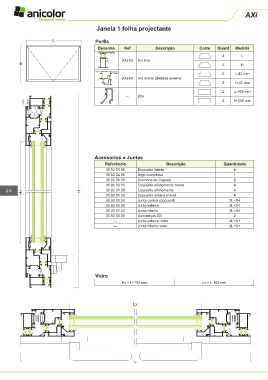

Janela 1 folha projectante

L Perfis

Desenho Ref Descrição Corte Quant Medida
2 L
AXi-03 Aro fixo
H 2 H

2 L-42 mm
AXi-60 Aro móvel abertura exterior
2 H-42 mm

2 L-168 mm
--- Bite
2 H-208 mm

Acessórios e Juntas
Referência Descrição Quantidade
30 92 03 80 Esquadro janela 8
30 92 04 85 Jogo compasso 1
30 92 06 10 Cremone de lingueta 2
30 96 00 15 Esquadro alinhamento móvel 4
28 Hv H 30 92 01 35 Esquadro alinhamento 4
Esquadro interno móvel
30 96 00 38
4
30 93 00 50 Junta central (opcional) 2L+2H
30 93 00 90 Junta exterior 2L+2H
30 93 01 20 Junta interior 2L+2H
30 92 00 20 Dobradiças CE 2
--- Junta exterior vidro 2L+2H
--- Junta interior vidro 2L+2H

Vidro
Hv = H-182 mm Lv = L-182 mm

Lv

L
