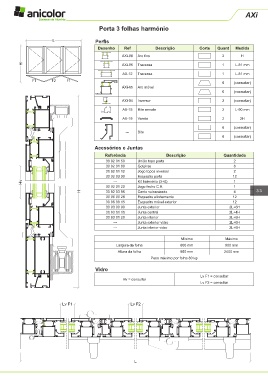

Page 389 - Anicolor

AXi

Porta 3 folhas harmónio

L Perfis

Desenho Ref Descrição Corte Quant Medida
AXi-08 Aro fixo 2 H
H AXi-06 Travessa 1 L-81 mm

AX-12 Travessa 1 L-81 mm
F1 F2 F1 6 (consultar)
AXi-65 Aro móvel
6 (consultar)
AXi-04 Inversor 2 (consultar)

AX-15 Bite remate 2 L-90 mm
AX-19 Vareta 2 2H

6 (consultar)
--- Bite
6 (consultar)

Acessórios e Juntas
Referência Descrição Quantidade
30 92 01 50 União topo porta 2
30 92 01 00 Goteiras 6
30 92 01 12 Jogo topos inversor 2
30 92 03 90 Esquadro porta 12
Hv --- Kit harmónio (3+0) 1
30 92 01 20 Jogo fecho C.E. 1
H 30 92 03 96 Canto vulcanizado 4 33
30 96 00 28 Esquadro alinhamento 12
30 96 00 15 Esquadro móvel exterior 12
30 93 00 90 Junta exterior 2L+6H
30 93 01 10 Junta central 2L+4H
30 93 01 20 Junta interior 2L+6H
--- Junta exterior vidro 2L+6H
--- Junta interior vidro 2L+6H

Mínimo Máximo
Largura da folha 600 mm 900 mm
Altura da folha 850 mm 2400 mm
Peso máximo por folha 80 kg

Vidro
Lv F1 = consultar
Hv = consultar
Lv F2 = consultar

Lv F1 Lv F2

L
