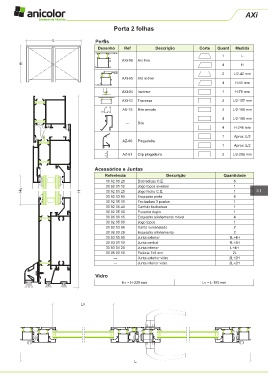

Page 387 - Anicolor

AXi

Porta 2 folhas

L Perfis

Desenho Ref Descrição Corte Quant Medida
1 L
AXi-08 Aro fixo
H 4 H

2 L/2-42 mm
AXi-65 Aro móvel
4 H-44 mm

AXi-04 Inversor 1 H-78 mm
AXi-12 Travessa 2 L/2-157 mm

AX-15 Bite remate 2 L/2-166 mm
4 L/2-166 mm
--- Bite
4 H-246 mm
1 Aprox. L/2
AZ-60 Pingadeira
1 Aprox. L/2
AZ-61 Clip pingadeira 2 L/2-206 mm

Acessórios e Juntas
Referência Descrição Quantidade
30 92 00 20 Dobradiças C.E. 6
30 92 01 12 Jogo topos inversor 1
Hv H 30 92 01 20 Jogo fecho C.E. 1 31
30 92 03 90 Esquadro porta 6
30 92 05 10 Fechadura 3 pontos 1
30 92 05 40 Canhão fechadura 1
30 92 05 60 Puxador duplo 1
30 96 00 15 Esquadro alinhamento móvel 4
30 92 05 00 Jogo topos 1
30 92 03 96 Canto vulcanizado 2
30 96 00 28 Esquadro alinhamento 2
30 93 00 90 Junta exterior 1L+4H
30 93 01 10 Junta central 1L+3H
30 93 01 20 Junta interior L+4H
30 95 00 10 Pelúcia 7x9 mm 2L
--- Junta exterior vidro 2L+2H
--- Junta interior vidro 2L+2H

Vidro
Hv = H-220 mm Lv = L-180 mm

Lv

L
