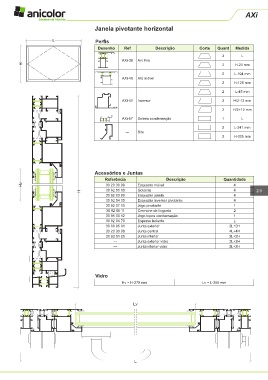

Page 385 - Anicolor

AXi

Janela pivotante horizontal

L Perfis

Desenho Ref Descrição Corte Quant Medida
2 L
AXi-38 Aro fixo
H 2 H-24 mm

2 L-104 mm
AXi-40 Aro móvel
2 H-128 mm

2 L-45 mm
AXi-41 Inversor 2 H/2-12 mm

2 H/2+12 mm
AXi-57 Soleira condensação 1 L

2 L-241 mm
--- Bite
2 H-305 mm

Acessórios e Juntas
Referência Descrição Quantidade
Hv 30 20 30 09 Esquadro móvel 4
30 92 01 00 Goteiras 4 29
H
30 92 03 80 Esquadro janela 4
30 92 04 10 Esquadro inversor pivotante 4
30 92 07 10 Jogo pivotante 1
30 92 06 11 Cremone de lingueta 2
30 96 00 12 Jogo topos condensação 1
30 92 04 70 Espuma isolante L
30 00 95 01 Junta exterior 2L+2H
30 20 30 08 Junta central 4L+4H
30 93 01 20 Junta interior 2L+2H
--- Junta exterior vidro 2L+2H
--- Junta interior vidro 2L+2H

Vidro
Hv = H-279 mm Lv = L-255 mm

Lv

L
