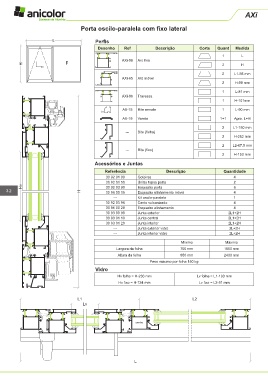

Porta oscilo-paralela com fixo lateral

L Perfis

Desenho Ref Descrição Corte Quant Medida
1 L
H F AXi-08 Aro fixo 2 H

2 L1-56 mm
AXi-65 Aro móvel
2 H-98 mm

1 L-81 mm
AXi-06 Travessa
1 H-101mm

AX-15 Bite remate 1 L-90 mm
AX-19 Vareta 1+1 Apro. L+H

2 L1-180 mm
--- Bite (folha)
2 H-262 mm

2 L2-67.5 mm
--- Bite (fixo)
2 H-150 mm
Acessórios e Juntas

Referência Descrição Quantidade
30 92 01 00 Goteiras 4
30 92 01 50 União topos porta 2
Hv 30 92 03 90 Esquadro porta 6
32 H 30 96 00 15 Esquadro alinhamento móvel 4
--- Kit oscilo-paralela 1
30 92 03 96 Canto vulcanizado 4
30 96 00 28 Esquadro alinhamento 4
30 93 00 90 Junta exterior 2L1+2H
30 93 01 10 Junta central 2L1+2H
30 93 01 20 Junta interior 2L1+2H
--- Junta exterior vidro 2L+2H
--- Junta interior vidro 2L+2H
Mínimo Máximo
Largura da folha 700 mm 1650 mm
Altura da folha 850 mm 2400 mm
Peso máximo por folha 150 kg
Vidro
Hv folha = H-236 mm Lv folha = L1-193 mm
Hv fixo = H-124 mm Lv fixo = L2-81 mm
