CK

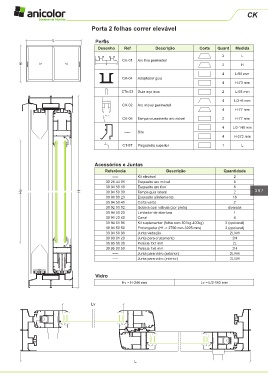

Porta 2 folhas correr elevável

L Perfis

Desenho Ref Descrição Corte Quant Medida
2 L
CK-01 Aro fixo perimetral
H 2 H

4 L/93 mm
CK-04 Adaptador guia
4 H-73 mm

CTe-03 Guia aço inox 2 L-93 mm
4 L/2+6 mm
CK-02 Aro móvel perimetral
4 H-77 mm
CK-06 Tampa cruzamento aro móvel 2 H-77 mm

4 L/2-149 mm
----- Bite
4 H-272 mm

CT-07 Pingadeira superior 1 L

Acessórios e Juntas
Referência Descrição Quantidade
----- Kit elevável 2
30 25 44 01 Esquadro aro móvel 8
30 94 50 10 Esquadro aro fixo 8
Hv H 30 94 50 30 Tampa guia lateral 2 397
30 96 00 23 Esquadro alinhamento 16
30 94 50 41 Corta vento 2
30 92 01 02 Goteira com válvula (cor preto) diversas
30 94 50 20 Limitador de abertura 1
30 91 20 60 Canal 4
30 94 51 95 Kit suplementar (folha com 301kg-400kg) 2 (opcional)
30 94 50 50 Prolongador (Hf -> 2790 mm-3225 mm) 2 (opcional)
30 94 50 90 Junta vedação 2L/4H
30 93 01 20 Junta para cruzamento 2H
30 95 00 30 Pelúcia 7x7 mm 2L
30 95 00 50 Pelúcia 7x6 mm 2H
----- Junta para vidro (exterior) 2L/4H
----- Junta para vidro (interior) 2L/4H

Vidro
Hv = H-246 mm Lv = L/2-163 mm

Lv

L
