CK

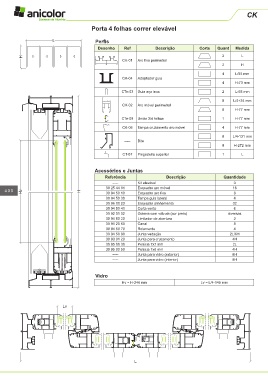

Porta 4 folhas correr elevável

L Perfis

Desenho Ref Descrição Corte Quant Medida
2 L
H
CK-01 Aro fixo perimetral
2 H
4 L/93 mm
CK-04 Adaptador guia
4 H-73 mm

CTe-03 Guia aço inox 2 L-93 mm
8 L/4+24 mm
CK-02 Aro móvel perimetral
8 H-77 mm
CTe-09 União 3/4 folhas 1 H-77 mm

CK-06 Tampa cruzamento aro móvel 4 H-77 mm
8 L/4-131 mm
----- Bite
8 H-272 mm
CT-07 Pingadeira superior 1 L

Acessórios e Juntas
Referência Descrição Quantidade
----- Kit elevável 3
30 25 44 01 Esquadro aro móvel 16
400 Hv H 30 94 50 10 Esquadro aro fixo 8
30 94 50 30 Tampa guia lateral 4
30 96 00 23 Esquadro alinhamento 32
30 94 50 41 Corta vento 6
30 92 01 02 Goteira com válvula (cor preto) diversas
30 94 50 20 Limitador de abertura 2
30 91 20 60 Canal 8
30 94 50 70 Rolamento 4
30 94 50 90 Junta vedação 2L/6H
30 93 01 20 Junta para cruzamento 4H
30 95 00 30 Pelúcia 7x7 mm 2L
30 95 00 50 Pelúcia 7x6 mm 4H
----- Junta para vidro (exterior) 8H
----- Junta para vidro (interior) 8H

Vidro
Hv = H-246 mm Lv = L/4-145 mm

Lv

L
