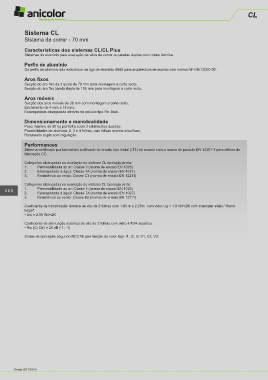

Page 452 - Anicolor

CL

Sistema CL
Sistema de correr - 70 mm

Características dos sistemas CL/CL Plus
Sistemas de alumínio para execução de vãos de correr ou janelas duplas com rotura térmica.

Perfis de alumínio
Os perfis de alumínio são extrudidos na liga de alumínio 6060 para arquitectura de acordo com norma NP EN 12020-02.
Aros fixos
Secção do aro fixo de 2 guias de 70 mm para montagem a corte recto;
Secção do aro fixo janela dupla de 196 mm para montagem a corte recto.
Aros móveis
Secção dos aros móveis de 28 mm com montagem a corte recto;
Enchimento de 4 mm a 18 mm;
Estanquidade assegurada através de pelúcia tipo Fin-Seal.

Dimensionamento e manobralidade
Peso máximo de 80 kg por folha (com 2 rolamentos duplos);
Possibilidades de abertura: 2, 3 e 4 folhas, com folhas móveis e/ou fixas;
Rolamento duplo com regulação.
Performances
Sistema certificado por laboratório notificado do ensaio tipo inicial (ITT) de acordo com a norma de produto EN 14351-1 para efeitos de
Marcação CE.
Categorias alcançadas na avaliação do sistema CL tipologia janela:
1. Permeabilidade ao ar: Classe 3 (norma de ensaio EN 1026)
2. Estanquidade à água: Classe 7A (norma de ensaio EN 1027)
3. Resistência ao vento: Classe C3 (norma de ensaio EN 12211)
Categorias alcançadas na avaliação do sistema CL tipologia porta:
350 1. Permeabilidade ao ar: Classe 3 (norma de ensaio EN 1026)
Estanquidade à água: Classe 7A (norma de ensaio EN 1027)
2.
3. Resistência ao vento: Classe B2 (norma de ensaio EN 12211)
Coeficiente de transmissão térmica de vão de 2 folhas com 1.80 m x 2.20m com vidro Ug = 1.8 W/m2K com intercalar efeito "Warm
Edge":
• Uw = 2.98 W/m2K
Coeficiente de atenuação acústica de vão de 2 folhas com vidro 4/10/4 acústico:
• Rw (C; Ctr) = 28 dB (-1; -1)

Zonas de aplicação segundo RCCTE (em função do valor Ug): I1, I2, I3, V1, V2, V3;

Versão 2017/03/14
