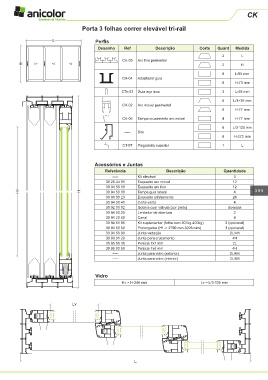

Porta 3 folhas correr elevável tri-rail

L Perfis

Desenho Ref Descrição Corte Quant Medida
2 L
CK-05 Aro fixo perimetral
H 2 H

6 L/93 mm
CK-04 Adaptador guia
6 H-73 mm

CTe-03 Guia aço inox 3 L-93 mm
6 L/3+35 mm
CK-02 Aro móvel perimetral
6 H-77 mm
CK-06 Tampa cruzamento aro móvel 4 H-77 mm

6 L/3-120 mm
----- Bite
6 H-272 mm

CT-07 Pingadeira superior 1 L

Acessórios e Juntas
Referência Descrição Quantidade
----- Kit elevável 3
30 25 44 01 Esquadro aro móvel 12
30 94 50 10 Esquadro aro fixo 12
Hv H 30 94 50 30 Tampa guia lateral 4 399
30 96 00 23 Esquadro alinhamento 24
30 94 50 41 Corta vento 4
30 92 01 02 Goteira com válvula (cor preto) diversas
30 94 50 20 Limitador de abertura 2
30 91 20 60 Canal 8
30 94 51 95 Kit suplementar (folha com 301kg-400kg) 3 (opcional)
30 94 50 50 Prolongador (Hf -> 2790 mm-3225 mm) 3 (opcional)
30 94 50 90 Junta vedação 2L/4H
30 93 01 20 Junta para cruzamento 4H
30 95 00 30 Pelúcia 7x7 mm 2L
30 95 00 50 Pelúcia 7x6 mm 4H
----- Junta para vidro (exterior) 2L/6H
----- Junta para vidro (interior) 2L/6H

Vidro
Hv = H-246 mm Lv = L/3-135 mm
