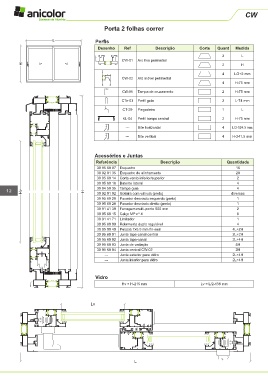

Page 566 - Anicolor

CW

Porta 2 folhas correr

L Perfis

Desenho Ref Descrição Corte Quant Medida
2 L
CW-01 Aro fixo perimetral
H 2 H

4 L/2+2 mm
CW-02 Aro móvel perimetral
4 H-75 mm

CW-06 Tampa de cruzamento 2 H-75 mm
CTe-03 Perfil guia 2 L-74 mm

CT-29 Pingadeira 1 L
KL-04 Perfil tampa central 2 H-75 mm

--- Bite horizontal 4 L/2-124.5 mm
--- Bite vertical 4 H-241.5 mm

Acessórios e Juntas
Referência Descrição Quantidade
30 95 60 07 Esquadro 16
30 92 01 35 Esquadro de alinhamento 20
30 95 60 14 Corta-vento inferior/superior 2
30 95 60 16 Batente lateral 4
30 94 50 35 Tampa guia 4
12 Hv H 30 92 01 02 Goteira com válvula (preto) diversas
30 95 60 29 Puxador desviado esquerdo (preto) 1
30 95 60 28 Puxador desviado direito (preto) 1
30 91 41 30 Ferragem multi-ponto 600 mm 2
30 95 60 15 Calço MP nº 4 8
30 91 41 71 Limitador 1
30 95 60 09 Rolamento duplo regulável 4
30 95 00 40 Pelúcia 7x5.5 mm fin-seal 4L+2H
30 95 60 01 Junta tapa-canal central 2L+2H
30 95 60 02 Junta tapa-canal 2L+4H
30 95 60 03 Junta de vedação 4H
30 95 60 04 Junta central CW-02 2H
--- Junta exterior para vidro 2L+4H
--- Junta interior para vidro 2L+4H

Vidro
Hv = H-215 mm Lv = L/2-138 mm

Lv

L
