CW

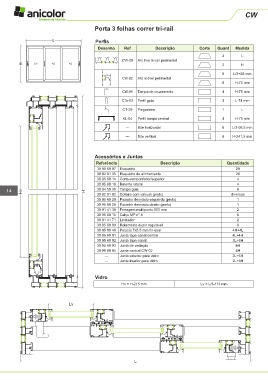

Porta 3 folhas correr tri-rail

L Perfis

Desenho Ref Descrição Corte Quant Medida
2 L
CW-09 Aro fixo tri-rail perimetral
H 2 H

6 L/3+28 mm
CW-02 Aro móvel perimetral
6 H-75 mm

CW-06 Tampa de cruzamento 4 H-75 mm
CTe-03 Perfil guia 3 L-74 mm

CT-29 Pingadeira 1 L
KL-04 Perfil tampa central 4 H-75 mm

--- Bite horizontal 6 L/3-98.5 mm
--- Bite vertical 6 H-241.5 mm

Acessórios e Juntas
Referência Descrição Quantidade
30 95 60 07 Esquadro 20
30 92 01 35 Esquadro de alinhamento 28
30 95 60 14 Corta-vento inferior/superior 4
30 95 60 16 Batente lateral 4
8
14 Hv H 30 94 50 35 Tampa guia diversas
30 92 01 02
Goteira com válvula (preto)
30 95 60 29 Puxador desviado esquerdo (preto) 1
30 95 60 28 Puxador desviado direito (preto) 1
30 91 41 30 Ferragem multiponto 600 mm 2
30 95 60 15 Calço MP nº 4 8
30 91 41 71 Limitador 2
30 95 60 09 Rolamento duplo regulável 6
30 95 00 40 Pelúcia 7x5.5 mm fin-seal 4H+4L
30 95 60 01 Junta tapa-canal central 4L+4H
30 95 60 02 Junta tapa-canal 3L+6H
30 95 60 03 Junta de vedação 4H
30 95 60 04 Junta central CW-02 4H
--- Junta exterior para vidro 2L+6H
--- Junta interior para vidro 2L+6H

Vidro
Hv = H-215 mm Lv = L/3-113 mm

Lv

L
