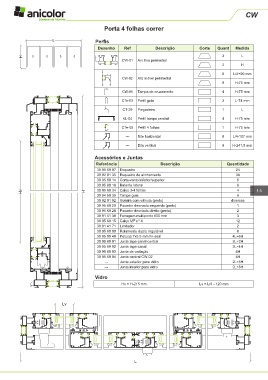

Page 569 - Anicolor

CW

Porta 4 folhas correr

L Perfis

Desenho Ref Descrição Corte Quant Medida
2 L
H
CW-01 Aro fixo perimetral
2 H
8 L/4+20 mm
CW-02 Aro móvel perimetral
8 H-75 mm

CW-06 Tampa de cruzamento 4 H-75 mm
CTe-03 Perfil guia 2 L-74 mm

CT-29 Pingadeira 1 L
KL-04 Perfil tampa central 4 H-75 mm

CTe-09 Perfil 4 folhas 1 H-75 mm
--- Bite horizontal 8 L/4-107 mm

--- Bite vertical 8 H-241.5 mm

Acessórios e Juntas
Referência Descrição Quantidade
30 95 60 07 Esquadro 24
30 92 01 35 Esquadro de alinhamento 36
30 95 60 14 Corta-vento inferior/superior 6
30 95 60 16 Batente lateral 6
Hv H 30 95 60 34 Calço 3-4 folhas 4 15
30 94 50 35 Tampa guia 8
30 92 01 02 Goteira com válvula (preto) diversas
30 95 60 29 Puxador desviado esquerdo (preto) 1
30 95 60 28 Puxador desviado direito (preto) 2
30 91 41 30 Ferragem multiponto 600 mm 3
30 95 60 15 Calço MP nº 4 12
30 91 41 71 Limitador 2
30 95 60 09 Rolamento duplo regulável 8
30 95 00 40 Pelúcia 7x5.5 mm fin-seal 4L+6H
30 95 60 01 Junta tapa-canal central 2L+2H
30 95 60 02 Junta tapa-canal 2L+4H
30 95 60 03 Junta de vedação 4H
30 95 60 04 Junta central CW-02 4H
--- Junta exterior para vidro 2L+8H
--- Junta interior para vidro 2L+8H

Vidro
Hv = H-215 mm Lv = L/4 - 120 mm

Lv

L
