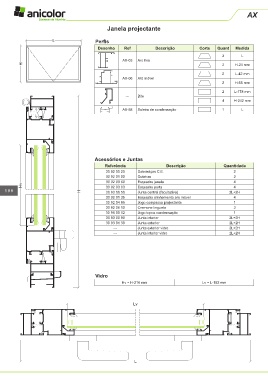

Page 350 - Anicolor

AX

Janela projectante

L Perfis

Desenho Ref Descrição Corte Quant Medida
2 L
AX-03 Aro fixo
H 2 H-24 mm

2 L-42 mm
AX-06 Aro móvel
2 H-66 mm

2 L-178 mm
--- Bite
4 H-242 mm

AX-58 Soleira de condensação 1 L

Acessórios e Juntas
Referência Descrição Quantidade
30 92 00 20 Dobradiças C.E. 2
30 92 01 00 Goteiras 2
30 92 03 60 Esquadro janela 4
Hv 30 92 03 63 Esquadro porta 4
198 H 30 93 00 50 Junta central (facultativa) 2L+2H
30 92 01 35 Esquadro alinhamento aro móvel 4
30 92 04 85 Jogo compasso projectante 1
30 92 06 10 Cremone lingueta 2
30 96 00 12 Jogo topos condensação 1
30 93 00 90 Junta interior 2L+2H
30 93 01 30 Junta exterior 2L+2H
--- Junta exterior vidro 2L+2H
--- Junta interior vidro 2L+2H

Vidro
Hv = H-216 mm Lv = L-192 mm

Lv

L
