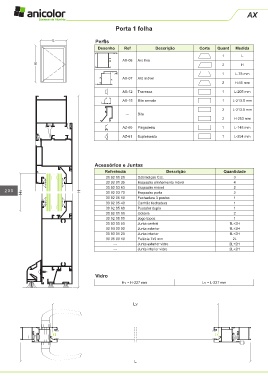

Page 352 - Anicolor

AX

Porta 1 folha

L Perfis

Desenho Ref Descrição Corte Quant Medida
1 L
AX-08 Aro fixo
H 2 H

1 L-78 mm
AX-07 Aro móvel
2 H-45 mm

AX-12 Travessa 1 L-205 mm
AX-15 Bite remate 1 L-213.5 mm

2 L-213.5 mm
--- Bite
2 H-253 mm

AZ-60 Pingadeira 1 L-148 mm
AZ-61 Suplemento 1 L-254 mm

Acessórios e Juntas
Referência Descrição Quantidade
30 92 00 20 Dobradiças C.E. 3
30 92 01 35 Esquadro alinhamento móvel 4
30 92 03 63 Esquadro móvel 2
200 Hv H 30 92 03 70 Esquadro porta 2
30 92 05 10 Fechadura 3 pontos 1
30 92 05 40 Canhão fechadura 1
30 92 05 60 Puxador duplo 1
30 92 01 00 Goteira 2
30 92 05 00 Jogo topos 1
30 93 00 50 Junta central 1L+2H
30 93 00 90 Junta exterior 1L+2H
30 93 01 20 Junta interior 1L+2H
30 95 00 10 Pelúcia 7x9 mm 2L
--- Junta exterior vidro 2L+2H
--- Junta interior vidro 2L+2H

Vidro
Hv = H-227 mm Lv = L-227 mm

Lv

L
