AX

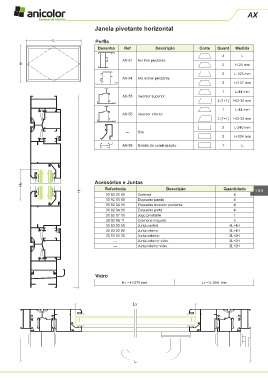

Janela pivotante horizontal

L Perfis

Desenho Ref Descrição Corte Quant Medida
2 L
AX-51 Aro fixo pivotante
H 2 H-24 mm

2 L-103 mm
AX-54 Aro móvel pivotante
2 H-127 mm

1 L-44 mm
AX-55 Inversor superior
2 (1+1) H/2-34 mm

1 L-44 mm
AX-55 Inversor inferior
2 (1+1) H/2-34 mm

2 L-240 mm
--- Bite
2 H-304 mm

AX-58 Soleira de condensação 1 L

Acessórios e Juntas
Hv
Referência Descrição Quantidade
H 199
30 92 01 00 Goteiras 4
30 92 03 60 Esquadro janela 4
30 92 04 10 Esquadro inversor pivotante 4
30 92 04 30 Esquadro porta 4
30 92 07 10 Jogo pivotante 1
30 92 06 11 Cremone lingueta 2
30 93 00 50 Junta central 4L+4H
30 93 00 90 Junta interior 4L+4H
30 93 01 30 Junta exterior 2L+2H
--- Junta exterior vidro 2L+2H
--- Junta interior vidro 2L+2H

Vidro
Hv = H-278 mm Lv = L-254 mm

Lv

L
