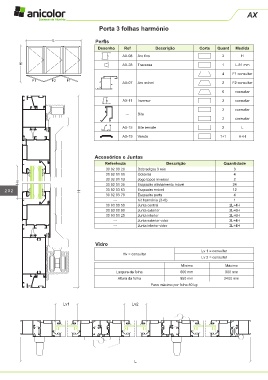

Page 354 - Anicolor

AX

Porta 3 folhas harmónio

L Perfis

Desenho Ref Descrição Corte Quant Medida
AX-08 Aro fixo 2 H
H AX-28 Travessa 1 L-81 mm

4 F1 consultar
F1 F2 F1
AX-07 Aro móvel 2 F2 consultar
6 consultar
AX-11 Inversor 2 consultar

2 consultar
--- Bite
2 consultar

AX-15 Bite remate 2 L
AX-19 Vareta 1+1 H+H

Acessórios e Juntas
Referência Descrição Quantidade
30 92 00 26 Dobradiças 3 nós 3
30 92 01 00 Goteiras 4
30 92 01 13 Jogo topos inversor 2
Hv 30 92 01 35 Esquadro alinhamento móvel 24
202 H 30 92 03 63 Esquadro móvel 12
30 92 03 70 Esquadro porta 4
--- Kit harmónio (3+0) 1
30 93 00 50 Junta central 2L+4H
30 93 00 90 Junta exterior 2L+6H
30 93 01 20 Junta interior 2L+6H
--- Junta exterior vidro 2L+4H
--- Junta interior vidro 2L+4H

Vidro
Lv 1 = consultar
Hv = consultar
Lv 2 = consultar
Mínimo Máximo
Largura da folha 600 mm 900 mm
Altura da folha 850 mm 2400 mm
Peso máximo por folha 80 kg

Lv1 Lv2

L
