AX

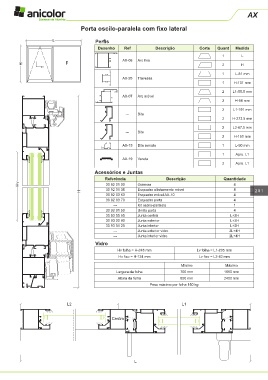

Porta oscilo-paralela com fixo lateral

L Perfis

Desenho Ref Descrição Corte Quant Medida
1 L
H F AX-08 Aro fixo 2 H

1 L-81 mm
AX-28 Travessa
1 H-101 mm

2 L1-55.5 mm
AX-07 Aro móvel
2 H-98 mm

2 L1-191 mm
--- Bite
2 H-273.5 mm

2 L2-67.5 mm
--- Bite
2 H-150 mm

AX-15 Bite remate 1 L-90 mm
1 Apro. L1
AX-19 Vareta
2 Apro. L1
Acessórios e Juntas
Referência Descrição Quantidade
Hv 30 92 01 00 Goteiras 4
30 92 01 35 Esquadro alinhamento móvel 8 201
H
30 92 03 63 Esquadro móvel AX-10 4
30 92 03 70 Esquadro porta 4
--- Kit oscilo-paralela 1
30 92 01 50 União porta 4
30 93 00 50 Junta central L+2H
30 93 00 90 Junta exterior L+2H
30 93 01 20 Junta interior L+2H
--- Junta exterior vidro 2L+4H
--- Junta interior vidro 2L+4H
Vidro

Hv folha = H-248 mm Lv folha = L1-205 mm
Hv fixo = H-124 mm Lv fixo = L2-82 mm

Mínimo Máximo
Largura da folha 700 mm 1650 mm
Altura da folha 850 mm 2400 mm
Peso máximo por folha 150 kg

L2 L1

Centro

L
