AZ

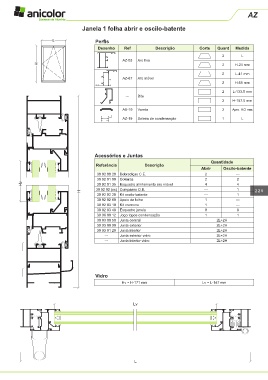

Janela 1 folha abrir e oscilo-batente

L Perfis

Desenho Ref Descrição Corte Quant Medida
2 L
AZ-03 Aro fixo
H 2 H-24 mm

2 L-41 mm
AZ-67 Aro móvel
2 H-65 mm

2 L-133.5 mm
--- Bite
2 H-197.5 mm

AX-19 Vareta 2 Apro. H/2 mm
AZ-19 Soleira de condensação 1 L

Acessórios e Juntas
Quantidade
Referência Descrição
Abrir Oscilo-batente
30 92 00 20 Dobradiças C.E. 2 ---
30 92 01 00 Goteiras 2 2
Hv 30 92 01 35 Esquadro alinhamento aro móvel 4 4
30 92 02 (xx) Compasso O.B. --- 1 225
H
30 92 02 20 Kit oscilo-batente --- 1
30 92 02 60 Apoio da folha 1 ---
30 92 03 10 Kit cremone 1 ---
30 92 03 40 Esquadro janela 8 8
30 96 00 12 Jogo topos condensação 1 1
30 93 00 50 Junta central 2L+2H
30 93 00 90 Junta exterior 2L+2H
30 93 01 20 Junta interior 2L+2H
--- Junta exterior vidro 2L+2H
--- Junta interior vidro 2L+2H

Vidro
Hv = H-171 mm Lv = L-147 mm

Lv

L
