AZ

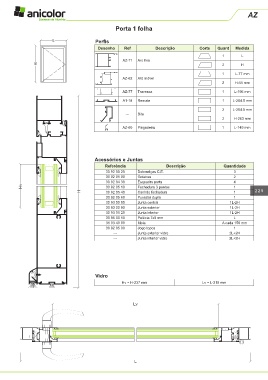

Porta 1 folha

L Perfis

Desenho Ref Descrição Corte Quant Medida
1 L
AZ-11 Aro fixo
H 2 H

1 L-77 mm
AZ-62 Aro móvel
2 H-44 mm

AZ-77 Travessa 1 L-196 mm
A1-18 Remate 1 L-204.5 mm

2 L-204.5 mm
--- Bite
2 H-263 mm

AZ-60 Pingadeira 1 L-149 mm

Acessórios e Juntas
Referência Descrição Quantidade
30 92 00 20 Dobradiças C.E. 3
30 92 01 00 Goteiras 2
30 92 04 30 Esquadro porta 4
Hv 30 92 05 10 Fechadura 3 pontos 1
H 30 92 05 40 Canhão fechadura 1 229
30 92 05 60 Puxador duplo 1
30 93 00 50 Junta central 1L-2H
30 93 00 90 Junta exterior 1L-2H
30 93 01 20 Junta interior 1L-2H
30 95 00 10 Pelúcia 7x9 mm L
31 03 40 00 Mola A cada 150 mm
30 92 05 00 Jogo topos 1
--- Junta exterior vidro 2L+2H
--- Junta interior vidro 2L+2H

Vidro
Hv = H-237 mm Lv = L-218 mm

Lv

L
