AZ

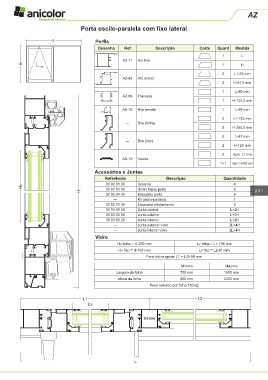

Porta oscilo-paralela com fixo lateral

L Perfis

Desenho Ref Descrição Corte Quant Medida
1 L
AZ-11 Aro fixo
H 1 H

2 L1-55 mm
AZ-62 Aro móvel
2 H-97.5 mm

1 L-80 mm
AZ-09 Travessa
1 H-100.5 mm

AX-15 Bite remate 1 L-89 mm
2 L1-183 mm
--- Bite (folha)
2 H-265.5 mm
2 L-87 mm
--- Bite (fixo)
2 H-129 mm
2 Apro. L1 mm
AX-19 Vareta
1+1 Apro. H+H/2 mm
Acessórios e Juntas
Referência Descrição Quantidade
Hv 30 92 01 00 Goteiras 4
2
30 92 01 50
União topos porta
H 231
30 92 04 30 Esquadro porta 8
--- Kit oscilo-paralela 1
30 92 01 35 Esquadro alinhamento 8
30 93 00 50 Junta central L+2H
30 93 00 90 Junta exterior L+2H
30 93 01 20 Junta interior L+2H
--- Junta exterior vidro 2L+4H
--- Junta interior vidro 2L+4H
Vidro
Hv folha = H-239 mm Lv folha = L1-196 mm
Hv fixo = H-103 mm Lv fixo = L2-81 mm
Para vidros iguais L1 = L/2+58 mm

Mínimo Máximo
Largura da folha 700 mm 1650 mm
Altura da folha 850 mm 2400 mm
Peso máximo por folha 150 kg

L1 L2
Lv

Centro

L
