AZ

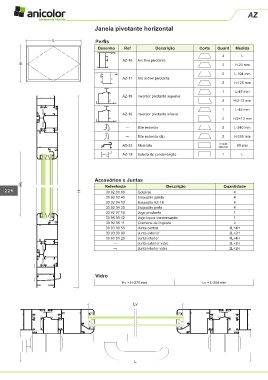

Janela pivotante horizontal

L Perfis

Desenho Ref Descrição Corte Quant Medida
2 L
AZ-16 Aro fixo pivotante
H 2 H-24 mm

2 L-104 mm
AZ-17 Aro móvel pivotante
2 H-128 mm

1 L-45 mm
AZ-18 Inversor pivotante superior
2 H/2-12 mm

1 L-45 mm
AZ-18 Inversor pivotante inferior
2 H/2+12 mm

--- Bite redondo 2 L-240 mm
--- Bite redondo clip 2 H-255 mm
A cada
AX-33 Mola bite 300 mm 80 mm
AZ-19 Soleira de condensação 1 L

Acessórios e Juntas
Hv Referência Descrição Quantidade
228 H 30 92 01 00 Goteiras 4
30 92 03 40 Esquadro janela 4
30 92 04 10 Esquadro AZ-18 4
30 92 04 30 Esquadro porta 4
30 92 07 10 Jogo pivotante 1
30 96 00 12 Jogo topos condensação 1
30 92 06 11 Cremone de lingueta 2
30 93 00 50 Junta central 4L+4H
30 93 00 90 Junta exterior 2L+2H
30 93 01 20 Junta interior 4L+4H
--- Junta exterior vidro 2L+2H
--- Junta interior vidro 2L+2H

Vidro
Hv = H-278 mm Lv = L-254 mm

Lv

L
