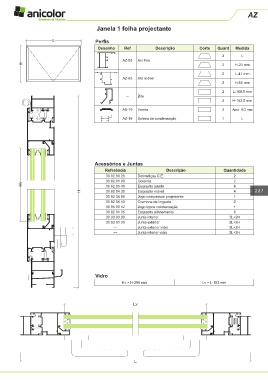

Janela 1 folha projectante

L Perfis

Desenho Ref Descrição Corte Quant Medida
2 L
AZ-03 Aro fixo
H 2 H-24 mm

2 L-41 mm
AZ-63 Aro móvel
2 H-65 mm

2 L-168.5 mm
--- Bite
2 H-192.5 mm

AX-19 Vareta 2 Apro. H/2 mm
AZ-19 Soleira de condensação 1 L

Acessórios e Juntas
Referência Descrição Quantidade
30 92 00 20 Dobradiças C.E. 2
30 92 01 00 Goteiras 2
Hv 30 92 03 40 Esquadro janela 4
H 30 92 04 30 Esquadro móvel 4 227
30 92 04 85 Jogo compassos projectante 1
30 92 06 10 Cremone de lingueta 2
30 96 00 12 Jogo topos condensação 1
30 92 01 35 Esquadro alinhamento 8
30 93 00 90 Junta interior 2L+2H
30 93 01 30 Junta exterior 2L+2H
--- Junta exterior vidro 2L+2H
--- Junta interior vidro 2L+2H

Vidro
Hv = H-206 mm Lv = L-182 mm

Lv

L
