AZ

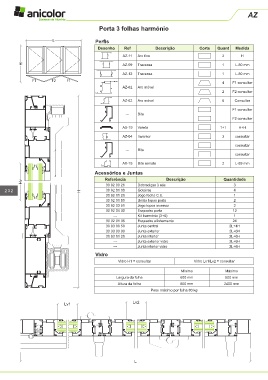

Porta 3 folhas harmónio

L Perfis

Desenho Ref Descrição Corte Quant Medida
AZ-11 Aro fixo 2 H
H AZ-09 Travessa 1 L-80 mm

AZ-12 Travessa 1 L-80 mm
F1 F2 F1 4 F1 consultar
AZ-62 Aro móvel
2 F2 consultar
AZ-62 Aro móvel 6 Consultar

F1 consultar
--- Bite
F2 consultar

AX-19 Vareta 1+1 H+H
AZ-04 Inversor 3 consultar

consultar
--- Bite
consultar

AX-15 Bite remate 2 L-89 mm
Acessórios e Juntas
Referência Descrição Quantidade
Hv
30 92 00 26 Dobradiças 3 nós 3
232 H 30 92 01 00 Goteiras 4
30 92 01 20 Jogo fecho C.E. 1
30 92 01 50 União topos porta 2
30 92 03 51 Jogo topos inversor 2
30 92 04 30 Esquadro porta 12
--- Kit harmónio (3+0) 1
30 92 01 35 Esquadro alinhamento 24
30 93 00 50 Junta central 2L+4H
30 93 00 90 Junta exterior 2L+6H
30 93 01 20 Junta interior 2L+6H
--- Junta exterior vidro 2L+6H
--- Junta interior vidro 2L+6H
Vidro
Vidro H1 = consultar Vidro Lv1/Lv2 = consultar
Mínimo Máximo
Largura da folha 600 mm 900 mm
Altura da folha 850 mm 2400 mm
Peso máximo por folha 80 kg

Lv1 Lv2

L
