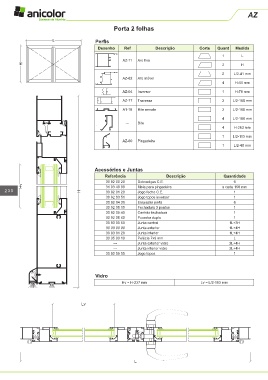

Page 414 - Anicolor

AZ

Porta 2 folhas

L Perfis

Desenho Ref Descrição Corte Quant Medida
1 L
AZ-11 Aro fixo
H 2 H

2 L/2-41 mm
AZ-62 Aro móvel
4 H-44 mm

AZ-04 Inversor 1 H-78 mm
AZ-77 Travessa 2 L/2-160 mm

A1-18 Bite remate 2 L/2-168 mm
4 L/2-168 mm
--- Bite
4 H-263 mm
1 L/2-113 mm
AZ-60 Pingadeira
1 L/2-40 mm

Acessórios e Juntas
Referência Descrição Quantidade
30 92 00 20 Dobradiças C.E. 6
Hv 31 03 40 00 Mola para pingadeira a cada 150 mm
230 H 30 92 01 20 Jogo fecho C.E. 1
30 92 03 51 Jogo topos inversor 1
30 92 04 30 Esquadro porta 6
30 92 05 10 Fechadura 3 pontos 1
30 92 05 40 Canhão fechadura 1
30 92 05 60 Puxador duplo 1
30 93 00 50 Junta central 1L+3H
30 93 00 90 Junta exterior 1L+4H
30 93 01 20 Junta interior 1L+4H
30 95 00 10 Pelúcia 7x9 mm L
--- Junta exterior vidro 2L+4H
--- Junta interior vidro 2L+4H
30 92 05 00 Jogo topos 1

Vidro
Hv = H-237 mm Lv = L/2-183 mm

Lv

L
