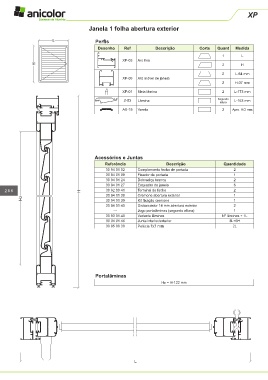

Page 702 - Anicolor

XP

Janela 1 folha abertura exterior

L Perfis

Desenho Ref Descrição Corte Quant Medida
1 L
XP-03 Aro fixo
H 2 H

2 L-64 mm
XP-05 Aro móvel de janela
2 H-37 mm

XP-01 Meia lâmina 2 L-173 mm
Z-53 Lâmina Segundo L-163 mm
altura
AX-19 Vareta 2 Apro. H/2 mm

Acessórios e Juntas
Referência Descrição Quantidade
30 94 01 02 Complemento fecho de portada 2
30 94 01 09 Fixador de portada 1
30 94 01 24 Dobradiça branca 2
30 94 01 27 Esquadro de janela 6
256 H 30 92 00 41 Terminal de fecho 2
30 94 01 38 Cremone abertura exterior 1
Hz 30 94 01 39 Kit fixação cremone 1
30 94 01 40 Distanciador 14 mm abertura exterior 2
--- Jogo portalâminas (segundo altura) 1
30 93 01 40 Vedante lâminas Nº lâminas + 1L
30 94 01 46 Junta interior/exterior 3L+6H
30 95 00 30 Pelúcia 7x7 mm 2L

Portalâminas
Hz = H-122 mm

L
