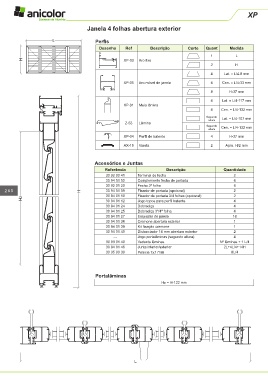

Janela 4 folhas abertura exterior

L Perfis

Desenho Ref Descrição Corte Quant Medida
1 L
H XP-03 Aro fixo
2 H

4 Lat. = L/4-8 mm
XP-05 Aro móvel de janela 4 Cen. = L/4-33 mm

8 H-37 mm
4 Lat. = L/4-117 mm
XP-01 Meia lâmina
4 Cen. = L/4-132 mm
Segundo Lat. = L/4-107 mm
altura
Z-53 Lâmina
Segundo Cen. = L/4-132 mm
altura
XP-04 Perfil de batente 4 H-37 mm

AX-19 Vareta 2 Apro. H/2 mm

Acessórios e Juntas
Referência Descrição Quantidade
30 92 00 41 Terminal de fecho 2
30 94 01 02 Complemento fecho de portada 6
30 92 01 20 Fecho 2ª folha 6
260 H 30 94 01 09 Fixador de portada (opcional) 2
30 94 01 10 Fixador de portada 3/4 folhas (opcional) 2
Hz 30 94 01 12 Jogo topos para perfil batente 4
30 94 01 24 Dobradiça 4
30 94 01 25 Dobradiça 3ª/4ª folha 4
30 94 01 27 Esquadro de janela 18
30 94 01 38 Cremone abertura exterior 1
30 94 01 39 Kit fixação cremone 1
30 94 01 40 Distanciador 14 mm abertura exterior 2
--- Jogo portalâminas (segundo altura) 4
30 93 01 40 Vedante lâminas Nº lâminas + 1 L/4
30 94 01 46 Junta interior/exterior 2L+4L/4+14H
30 95 00 30 Pelúcia 7x7 mm 8L/4

Portalâminas
Hz = H-122 mm
