XP

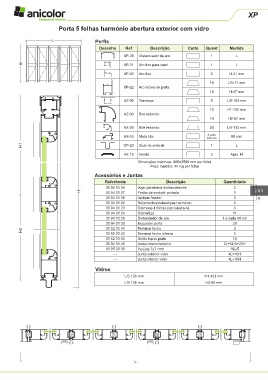

Porta 5 folhas harmónio abertura exterior com vidro

L Perfis

Desenho Ref Descrição Corte Quant Medida
XP-20 Distanciador de aro 1 L
H XP-21 Aro fixo para carril 1 L

XP-03 Aro fixo 2 H-31 mm
10 L/5-17 mm
XP-22 Aro móvel de porta
10 H-47 mm
AZ-09 Travessa 5 L/5-103 mm

10 H1-100 mm
AZ-06 Bite redondo
10 H2-67 mm

AX-29 Bite redondo 20 L/5-113 mm
A cada
AX-33 Mola bite 300 mm 80 mm
H1 XP-23 Guia de embutir 1 L
AX-19 Vareta 2 Apro. H
Dimensões máximas: 800x2500 mm por folha
Peso máximo: 40 Kg por folha

Acessórios e Juntas
Referência Descrição Quantidade
30 94 01 04 Jogo parafusos distanciadores 3
H 30 94 01 07 Fecho de embutir portada 3 263
30 94 01 08 Aplique fixador 3 A
30 94 01 06 Rolamentos/dobradiças harmónio 2
30 94 01 23 Cremone 4 folhas (opcional a A) 3
30 94 01 24 Dobradiça 11
30 94 01 26 Distanciador de aro 1 a cada 50 cm
30 94 01 33 Esquadro porta 20
H2 30 92 00 41 Terminal fecho 3 3
Terminal fecho inferior
30 92 00 42
30 92 01 50 União topos porta 10
30 94 01 46 Junta interior/exterior 2L+5L/5+22H
30 95 00 30 Pelúcia 7x7 mm 10L/5
--- Junta exterior vidro 4L+10H
--- Junta interior vidro 4L+10H

Vidros
L/5-126 mm H1-123 mm
L/5-126 mm H2-90 mm
