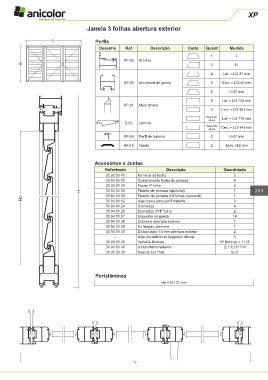

Janela 3 folhas abertura exterior

L Perfis

Desenho Ref Descrição Corte Quant Medida
1 L
XP-03 Aro fixo
H 2 H

4 Lat. = L/2-37 mm
XP-05 Aro móvel de janela 2 Cen. = L/3-42 mm

6 H-37 mm
4 Lat. = L/3-126 mm
XP-01 Meia lâmina
2 Cen. = L/3-151 mm
Segundo Lat. = L/3-116 mm
altura
Z-53 Lâmina
Segundo Cen. = L/3-141 mm
altura
XP-04 Perfil de batente 2 H-37 mm

AX-19 Vareta 2 Apro. H/2 mm

Acessórios e Juntas
Referência Descrição Quantidade
30 92 00 41 Terminal de fecho 2
30 94 01 02 Complemento fecho de portada 4
30 92 01 20 Fecho 2ª folha 4
H 30 94 01 09 Fixador de portada (opcional) 1 259
30 94 01 10 Fixador de portada 3/4 folhas (opcional) 1
Hz 30 94 01 12 Jogo topos para perfil batente 3
30 94 01 24 Dobradiça 4
30 94 01 25 Dobradiça 3ª/4ª folha 2
30 94 01 27 Esquadro de janela 14
30 94 01 38 Cremone abertura exterior 1
30 94 01 39 Kit fixação cremone 1
30 94 01 40 Distanciador 14 mm abertura exterior 2
--- Jogo portalâminas (segundo altura) 3
30 93 01 40 Vedante lâminas Nº lâminas + 1 L/3
30 94 01 46 Junta interior/exterior 2L+3L/3+11H
30 95 00 30 Pelúcia 7x7 mm 6L/2

Portalâminas
Hz = H-122 mm
